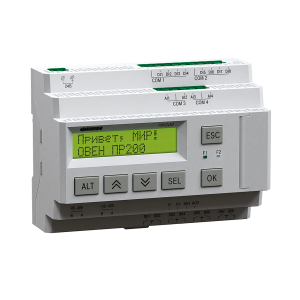

Программируемое реле ОВЕН ПР200
- 230В
- 24В
- 8 дискретных входов/6 дискретных выходов
- 8 дискретных и 4 аналоговых входа/8 дискретных и 2 аналоговых выхода 4...20мА
- 8 дискретных и 4 аналоговых входа/ 8 дискретных выходов
- 8 дискретных и 4 аналоговых входа/8 дискретных и 2 аналоговых выхода 0...10В
- 6 дмскретных и 4 аналоговых входа/12 дискретных выходов
ОВЕН ПР200 – программируемое реле с дисплеем. Применяется для решения локальных задач автоматизации: водоподготовка, водоочистка, вентиляция, отопление и др.
Прибор выпускается в корпусе 7 DIN и имеет на борту до 24 каналов ввода/вывода. Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине .модулей расширения ПРМ для интеграции в SCADA-системы и управления внешними устройствами в прибор может быть установлено до двух интерфейсов RS-485 с поддержкой протоколов Modbus RTU/ASCII. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной .среды программирования Owen Logic Загрузка алгоритма производится с помощью кабеля miniUSB (входит в комплект поставки).
Области применения
- Водоподготовка
- Водоочистка
- Вентиляция
- Отопление
Особенности прибора
Подключаемое оборудование:
- 4 аналоговых входа: РТ100, РТ1000, 4…20 мА, 0…10 В, 0…4 кОм, режим дискретного входа.
- 2 аналоговых выхода: 4…20 мА или 0…10 В.
- Дискретные входы: 24 В или 230 В.
- Дискретные выходы: э/м реле или транзисторные ключи.
В модификациях ПР230-х8 имеется возможность подключить:
- Датчики электропроводности и солесодержания.
- Кондуктометрические датчики уровня.
Коммуникационные возможности:
Два интерфейса RS-485, режим Master/Slave:
- Интеграция в облачный сервис OwenCloud и SCADA-системы.
- Визуализация процессов с помощью панелей оператора.
- Управление внешними устройствами по RS-485.
Конструктивные особенности:
- Модульный корпус.
- Ширина корпуса 7 модулей
- Съемные клеммники – для удобства монтажа.
Возможности символьного индикатора ПР200
- Видимая область символьного индикатора: 2 строки по 16 символов.
- Поддержка кириллицы и латиницы.
- Возможность корректировки параметров программы пользователя и параметров прибора.
Эксплуатация:
- 2 модификации по питанию: =24 В и ~230 В.
- Подключение модулей расширения ПРМ (до 2 штук).
- Встроенный источник питания =24 В для питания датчиков с аналоговым выходом (в модификациях на 230 В с аналоговыми входами).
- USB-порт – для программирования (miniUSB-входит в комплект).
Отличительные характеристики
Модули расширения и аксессуары для ПР200
|
Интерфейсная плата ПР-ИП485 |
|
|
Внешний вид |
Подключение |
|
|
|
|
Описание |
|
|
Интерфейсная плата ОВЕН ПР-ИП485 применяется для добавления интерфейса RS-485 в программируемое реле ОВЕН ПР200 (необходимость оговаривается при заказе). Максимально можно установить два интерфейса RS-485. Интерфейсная плата может устанавливаться пользователем самостоятельно. |
|
|
Модуль расширения ПРМ |
|
|
Внешний вид |
Подключение |
|
|
|
|
Описание |
|
|
Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР200:
Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР200 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР200 и модули ПРМ с разным типом питания. |
|
Примеры примене
Управление линиями загрузки корма и линиями кормления в птицекомплексе
Управление промышленным расстоечным шкафом
Управление системами фильтрации воды
Автоматизация КНС
Управление вентиляцией
Управление отоплением
Управление системой обратного осмоса
Управление уровнем (для модификаций ПР200-х8)
|
Программируемое реле ОВЕН ПР200-24.1.1.0
Артикул: ПР200-24.1.1.0
|
|
Подписаться
|
|
Программируемое реле ОВЕН ПР200-24.2.1.0
Артикул: ПР200-24.2.1.0
|
602 руб / шт
|
|
|
Программируемое реле ОВЕН ПР200-24.3.1.0
Артикул: ПР200-24.3.1.0
|
|
Подписаться
|
|
Программируемое реле ОВЕН ПР200-24.4.1.0
Артикул: ПР200-24.4.1.0
|
|
Подписаться
|
|
Программируемое реле ОВЕН ПР200-24.5.1.0
Артикул: ПР200-24.5.1.0
|
|
Подписаться
|
|
Программируемое реле ОВЕН ПР200-220.1.1.0
Артикул: ПР200-220.1.1.0
|
532 руб / шт
|
|
|
Программируемое реле ОВЕН ПР200-220.2.1.0
Артикул: ПР200-220.2.1.0
|
|
Подписаться
|
|
Программируемое реле ОВЕН ПР200-220.3.1.0
Артикул: ПР200-220.3.1.0
|
|
Подписаться
|
|
Программируемое реле ОВЕН ПР200-220.4.1.0
Артикул: ПР200-220.4.1.0
|
|
Подписаться
|
|
Программируемое реле ОВЕН ПР200-220.5.1.0
Артикул: ПР200-220.5.1.0
|
|
Подписаться
|
| Артикул | ПР200 |
| Страна | Россия |
| Гарантия | 1 год |
| Импортер в РБ | ООО"Термотон" адрес: г.Минск, ул.Стебенева,20/2-414 |
